KHCG128礦用綜采面塵源跟蹤降塵系統
KHCG128礦用綜采面塵源跟蹤降塵系統,KHCG128礦用綜采面塵源跟蹤降塵系統
一、系統簡介

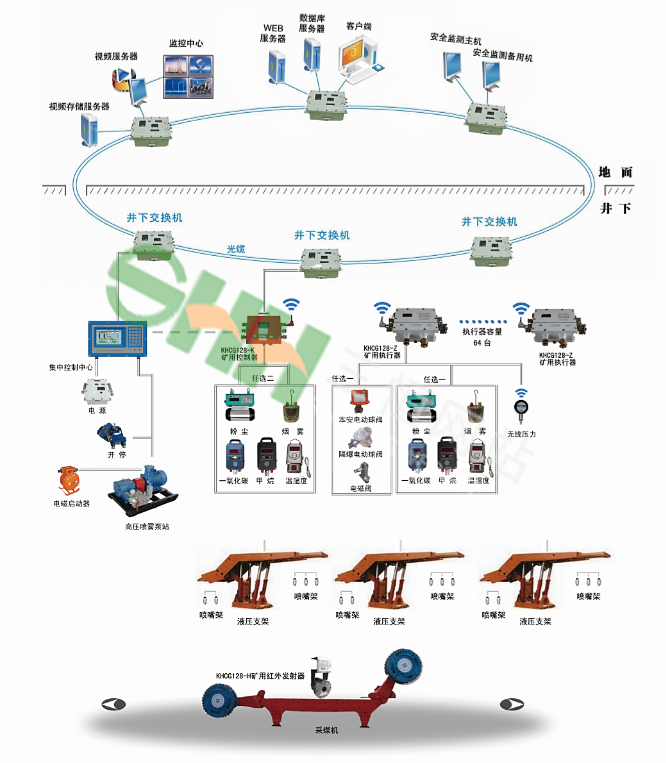

KHCG128礦用綜采面塵源跟蹤降塵系統是一套對煤礦井下防塵、粉塵測量以及對噪聲、溫濕度、水壓流量等參數進行遠程在線監測和自動控制的綜合防塵系統。系統具有綜采工作面隨機、移架和放煤全自動噴霧；采煤機定位跟蹤噴霧降塵；工作面各個點的環境參數監測；控制單元數據無線通訊；上位機軟件實現遠程在線監控等功能。
二、系統主要功能
1、數據采集
系統具有粉塵濃度、溫濕度、水壓流量等模擬量采集、顯示及報警功能。
系統具有噴霧狀態開關量采集、顯示以及報警功能。
2、控制
系統可由現場設備完成粉塵濃度超限噴霧降塵功能:粉塵濃度達到或超過上限濃度時，噴霧降塵;低于復電濃度時，自動停噴。
系統可由地面上位機控制噴霧功能:通過上位機可以實現各個噴霧點的噴霧控制，可實現定點噴霧功能。
粉塵綜合監控系統具有地面中心站手動遙控停噴功能，并具有操作權限管理和操作記錄功能。
粉塵綜合監控系統具有異地噴霧/停噴功能。
3、存儲和查詢
系統具有以地點和名稱為索引的存儲和查詢功能包括:
（1）粉塵濃度、溫度、濕度、流量等重要測點模擬量的實時監測值;
（2）模擬量統計值（最大值、平均值、最小值)﹔
（3）報警及解除報警時刻及狀態;
（4）噴霧/停噴時刻及狀態;
（5）粉塵濃度超限報警時刻及狀態;
（6）設備故障/恢復正常工作時刻及狀態等。
4、顯示
（1）系統具有以下列表顯示功能:
模擬量及相關顯示內容包括:地點、名稱、單位、報警門限、粉塵濃度超限噴霧門限、粉塵濃度超限停噴門限、監測值、最大值、最小值、平均值、噴霧/停噴命令、超限報警等;
開關量顯示內容包括:地點、名稱、噴霧/停噴時刻、狀態、工作時間、裝置工作狀態、報警及解除報警狀態及時刻等;
（2）系統能在同一時間坐標上，同時顯示模擬量曲線和開關狀態圖等。
（3）系統具有模擬量實時曲線和歷史曲線顯示功能。在同一坐標上用不同顏色顯示最大值、平均值、最小值等曲線。
（4）系統具有開關量狀態圖及柱狀圖顯示功能。
（5）系統具有模擬動畫顯示功能。顯示內容包括:通風系統模擬圖、相應設備工作狀態、相應模擬量數值等。應具有漫游、總圖加局部放大、分頁顯示等方式。
（6）系統具有設備布置圖顯示功能。顯示內容包括:傳感器、控制器、執行器、電磁閥/電動球閥、傳輸接口和電纜等設備的設備名稱、相對位置和運行狀態等。若系統龐大一屏容納不了，可漫游、分頁或總圖加局部放大。
5、人機對話
系統具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
6、自診斷
系統具有自診斷功能，當系統中傳感器、控制器、執行器、傳輸接口、電磁閥/電動球閥、傳輸電纜等設備發生故障時，報警并記錄故障時間和故障設備，以供查詢及打印。
