KT425煤礦調度廣播通信系統
一、系統介紹
我公司生產的新型礦井廣播通信系統，該系統采用TCP/IP及新型總線為通信協議，可以作為煤礦安全系統的一個重要組成部分，為煤礦安全生產提供一種有效的通訊手段。新型礦井廣播通信系統可以分布在巷道、候車室、猴車沿線、皮帶沿線、采煤工作面、掘進工作面等崗位上完全消除呼叫盲點。使井下作業、休息人員可清晰聽見音箱廣播聲音和報警語音并且可通過對講音箱和井上、井下對講通信。
緊急情況下，調度人員可根據具體情況，將緊急處理預案語音通過“新IP礦用語音廣播系統”緊急廣播。井下音箱將反復播放報警聲和報警語音，及時通知井下作業人員迅速疏散和撤離，并對采取的安全措施和應急救援提供必要的信息幫助。這樣可以盡量避免安全事故的發生、減少安全事故造成的損失。
交接班時，“礦井語音廣播系統”可以播放宣傳教育、事時新聞、背景音樂等內容，對增強職工安全意識，娛樂職工文化生活、實現人文化管理能起到積極的作用。
巷道、皮帶等地可通過對講音箱喊話對講進行調度，起到井下高效調度的作用。
系統為全I(xiàn)P網絡，可接入環網，也可獨立組網。
二、系統連接框圖
本系統主要由地面部分和井下部分組成，采用專網連接一般為樹形結構，也可接入工業環網。地面設備及對講音箱都通過以太交換網絡匯聚入系統，所有終端由廣播服務器統一控制與調度管理。

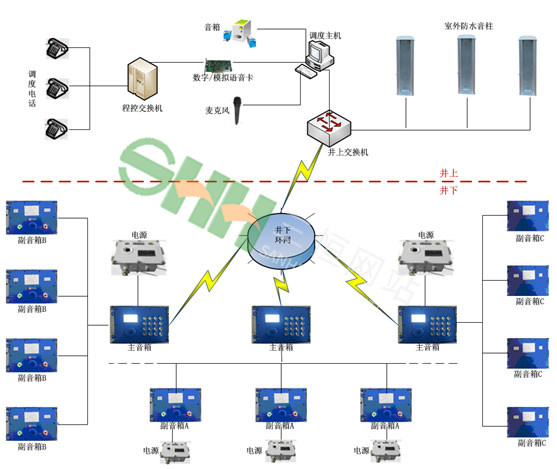

系統框圖
系統網絡結構：系統一般采用樹形結構，也可接入工業環網
系統容量（終端）：200以上(理論上無限制，根據帶寬決定)
呼叫并發數量：200以上(理論上無限制，根據帶寬決定)
系統對外接口：以太網光、電口、E1接口、總線接口、模塊音頻接口
最大傳輸距離：
礦用光纖傳輸20km
礦用電纜傳輸2km
礦用網線傳輸100m
